只有 DIY 模块方式才需要进行接线，如果您购买的是官方 PCB 则无需接线。

说明

• 1. vcc 表示正极，GND 表示负极，其他都是信号线。
• 2. 表中的asrpro和三脚按钮都是用来唤醒的，当你需要这两种唤醒是才必须接线。
• 3. 串口唤醒或者asrpro唤醒都是使用串口来通信，默认使用 IO12 和 IO11(不同开发板默认引脚不一样，以表格内容为准)，引脚可改，见下面的说明。
• 4. WS2812 是用来做交互灯光的， 引脚是可以改的，见客户端配置。

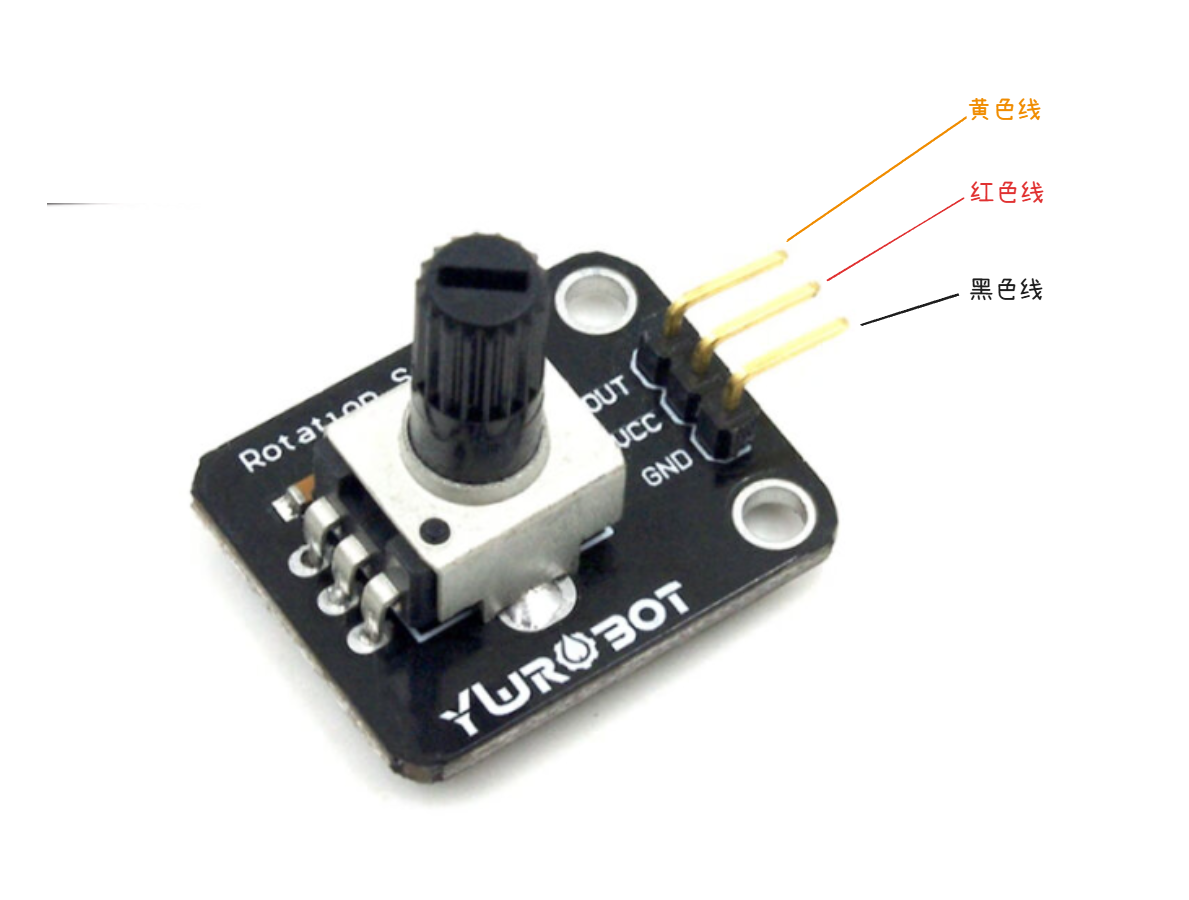

• 5. 电位器用来进行音量调整的，电位器默认使用 10K。（区分电位器引脚方法，旋钮朝上，将引脚对着自己: + | OUT | -）

ESP32S3

下面的引脚都是 IO 号，(选) 表示为可选项

ESP32s3	INMP441	Max98357A	电位器(选)	WS2812(选)	ASRPRO(选)	三脚按钮(选)
3v3	VCC	VCC	VCC	VCC	VCC	VCC
GND	GND	GND	GND	GND	GND	GND
GND	L/R
4	SCK
5	WS
6	SD
15		DIN
16		BCLK
17		LRC
7			OUT
18				DIN
11					pb6
12					pb5
10						OUT

开放平台扩展接线

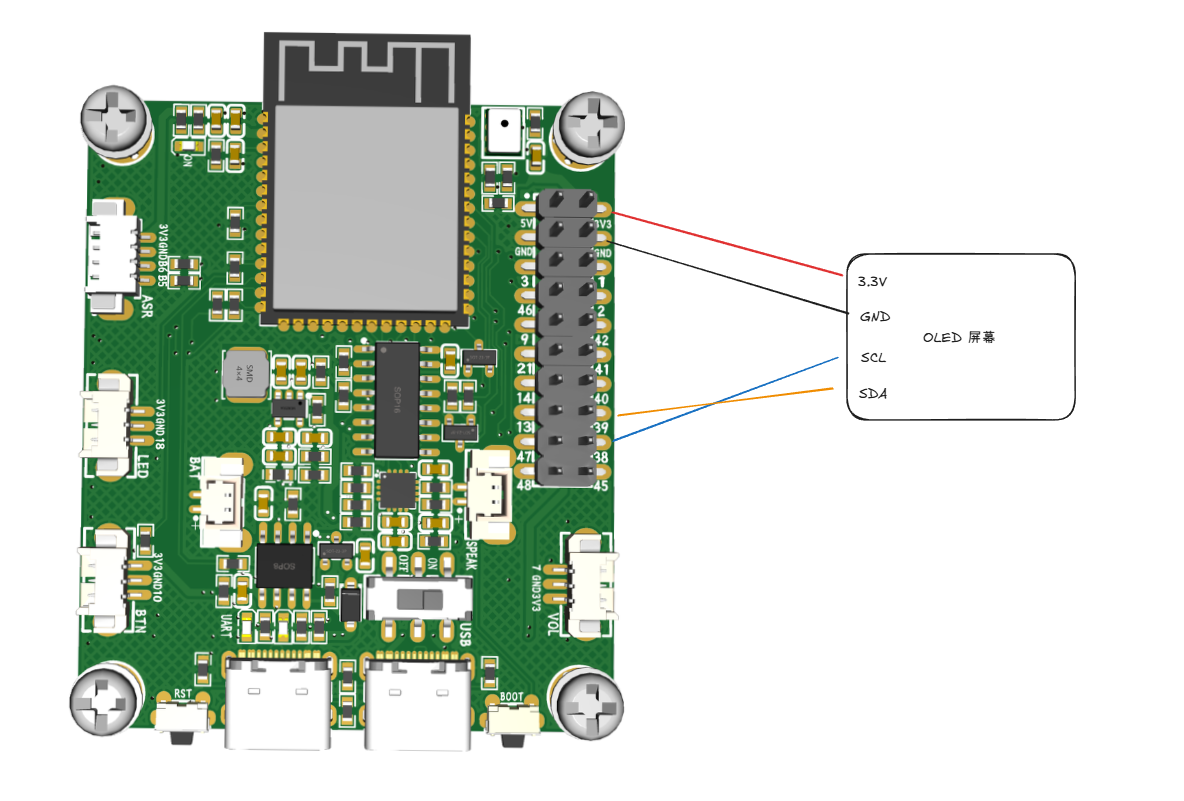

开放平台还支持下面模组，如果是使用开放平台可以选择接线，用于完善电量检测、充放电、屏幕表情功能。

ESP32s3	电压传感器(选)	锂电池(3.7v)(选)	充电板(I:3.7v,O:5v)(选)	oled(128 * 64)(选)
3v3	VCC			VCC
GND	GND			GND
8	S
	+	+	+
	-	-	-
38				SCL
39				SDA

XIAO ESP32S3 Sense

XIAO ESP32S3 Sense 板载了麦克风，所以不用接麦克风，如果你没有扩展板，那就需要自行配置麦克风引脚了，并且不能和下表冲突。

下面的引脚都是 IO 号，(选) 表示为可选项。

XIAO ESP32s3	Max98357A	电位器(选)	WS2812(选)	ASRPRO(选)	三脚按钮(选)
3v3	VCC	VCC	VCC	VCC	VCC
GND	GND	GND	GND	GND	GND
1	DIN
2	BCLK
3	LRC
7		OUT
4			DIN
43				pb6
44				pb5
9					OUT

开放平台扩展接线
开放平台还支持下面模组，如果是使用开放平台可以选择接线，用于完善电量检测、充放电、屏幕表情功能。

XIAO ESP32s3	电压传感器(选)	锂电池(3.7v)(选)	充电板(I:3.7v,O:5v)(选)	oled(128 * 64)(选)
3v3	VCC			VCC
GND	GND			GND
8	S
	+	+	+
	-	-	-
38				SCL
39				SDA

修改天问(asrpro) / 串口通信的引脚

天问唤醒或者串口唤醒从Client@2.17.6起，调整使用UART2（之前的版本都是使用UART0）。
默认将 IO11 设为 TX，IO12 设为 RX。`

修改默认引脚方式如下：

// 在引入 esp-ai.h 之前定义  esp_ai_serial_tx 和 esp_ai_serial_rx
#ifndef esp_ai_serial_tx
#define esp_ai_serial_tx 11
#endif
#ifndef esp_ai_serial_rx
#define esp_ai_serial_rx 12
#endif

#include <esp-ai.h>


// 串口唤醒时，自行读取串口信息方式如下
// 变量 Esp_ai_serial 就是 UART2，可以自行读取串口信息，如下
...
loop(){
    if(Esp_ai_serial.available()){
        String command = Esp_ai_serial.readStringUntil('\n');
        // ...
    }
}

官方固件硬件修改

如果你使用的是开放平台的固件，那只需要在配网页面配置好引脚即可，或者在 开放平台->超体页面->设备管理->编辑 也可以直接在线设置引脚。
